Raccordo rapido valvolato Tp. C-3659-4”
C- 3659-4” Mod. Dry-disconnect coupler






Size
A
B
C
D
Kg
4”
327
225
127
224
9.5

Note / Remark
Note: Il raccordo rapido, su richiesta, può essere dotato di sensore per segnalazione di accoppiamento avvenuto.
Notes: On request, the coupler can be equipped with a sensor that signals the correct connection

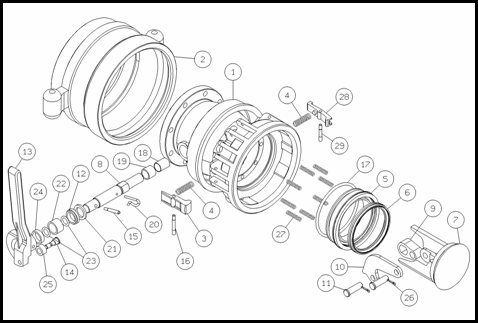

N.
DescrizioneDescription
Q.ty
Material
1
Corpo
Body
1
Lega Alluminio Alu.Alloy
2
Anello Sleeve
1
Lega Alluminio Alu.Alloy
3
Gancio di tenuta
Lug
5
AISI 304
4
Molla
Spring
7
INOX
5
Cilindro Cylinder
1
Lega Alluminio Alu.Alloy
6
Tenuta primaria Cylinder Seal
1
VITON
7
Valvola Valve
1
Lega Alluminio Alu.Alloy
8
Albero di comando Operating stem
1
AISI 420
9
Eccentrico per levismi Link
1
AISI 304
10
Levismo Bent link
2
Acc.Carbonio Carbon Steel

N
DescrizioneDescription
Q.ty
Material
11 Perno conn. valvola e levismi
Pin
2
AISI 420
12 Boccola flangiata Flanged bushing
1
PTFE
13 Maniglia
Handle
1
Lega Alluminio Alu.Alloy
14 Vite per maniglia
Handle screw
1
AISI 303
15 Spina conica per maniglia Handle pin
1
Acc.Carbonio
Carbon Steel
16 Perno per ganci di tenuta
Lug pin
5
AISI 420
17 Anello “O-ring” “O-ring”
1
VITON
18 Boccola 18x20 18x20 bushing
1



19 Anello dell'albero Operating stem sleeve
1
AISI 420
20 Copiglia elastica
R-clip
1
INOX

N
DescrizioneDescription
Q.ty
Material
21 Rondella dell'albero Operating stem washer
1
AISI 420
22 Boccola cilindrica Cylinder bushing



PTFE
23 Anello “O-ring”
“O-ring
2
VITON
24 Boccola per maniglia Handle bushing



PTFE
25 Rullo per maniglia
Roller
1
Bronzo-alluminio A luminum bronze
26 Copiglia
Split pin
2
INOX
27 Molla
Spring
8
INOX
28 Gancio di sicurezza Safety lug
2
AISI 304
29 Perno gancio di sicurezza Safety lug pin
2
AISI 420
